Согласователь Работы Кондиционеров Микропроцессорный
СРК-М автоматически управляет системой кондиционирования, увеличивая ее надежность и ресурс.
СРК-М является универсальным устройством управления, сбора и обработки данных и заменяет всю линейку прежде выпускавшихся устройств (СРК-2, СРК-2.1, СРК-2S, СРК-3.1, СРК-3S).
Общие сведения
Согласователь работы кондиционеров микропроцессорный предназначен для управления системами кондиционирования, имеющими в своем составе до трех кондиционеров фирмы DAIKIN.
СРК-М управляет работой кондиционеров, подключенных к нему через адаптеры. Адаптеры поставляются для указанных типов кондиционеров фирмой-производителем опционально.
Основные функции
- СРК-М осуществляет попеременное включение двух из трех (одного из двух) кондиционеров с целью обеспечить равномерную выработку их ресурса и максимальную надежность системы, а также поддерживает температуру воздуха в заданных пределах.
- подсчитывает суммарное время работы каждого кондиционера;
- производит автоматический перезапуск кондиционеров при пропадании и восстановлении электропитания;
- в зависимости от превышения установленных порогов температуры воздуха в помещении включает или выключает все кондиционеры системы;
- при отказе одного из кондиционеров, включает остальные в работу системы постоянно;
- выдает сообщения при нештатной ситуации (аварии, пожаре, пропадании, появлении напряжения питания, изменении уставок и параметров системы с клавиатуры и т.п.) на удаленный терминал системы мониторинга и внешний модуль индикации;
- Собирает, сохраняет и анализирует данные о состоянии кондиционеров системы, температуры в помещении, регистрирует аварийные ситуации и обеспечивает светодиодную и символьную индикацию состояния кондиционеров
- осуществляет запись и хранение (не менее 1 года) в энергонезависимом ОЗУ всех установленных параметров системы и истории основных событий с указанием даты и времени;
- предоставляет возможность считывания «журнала событий» с помощью собственного ЖК дисплея или компьютера;
- позволяет проводить удаленный мониторинг технологической системы кондиционирования по сети RS-232/RS-485 или ETHERNET , используя промышленный протокол MODBUS;
- обеспечивает возможность ввода с клавиатуры и контроля на ЖК дисплее уставок и параметров системы;
- защищает систему с помощью пароля от несанкционированного доступа с клавиатуры или компьютера.
- исключает несанкционированные действия по управлению кондиционерами с дистанционного ИК пульта.

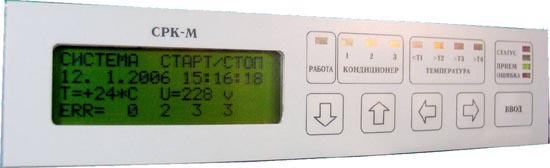

Панель управления
- Четырехстрочный 20-и знаковый ЖК-дисплей отображает все режимы работы системы; светодиодная индикация отображает текущий режим работы системы;
- пять кнопок псевдосенсорной клавиатуры позволяют интерактивно работать с СРК-М
Варинты исполнения
Имеется два варианта исполнения изделия: СРК-М; СРК-М-1.
Базовый вариант исполнения - СРК-М.
Вариант СРК-М-1 отличается от базового отсутствием сетевого модуля Ethernet 802.5.
Оба варианта имеют интерфейс RS-232.
Для контроля tо воздуха СРК-М оснащен встроенным датчиком температуры. В комплект поставки входит внешний датчик, позволяющий достоверно измерять tо воздуха в произвольной точке кондиционируемого помещения.
Каналы управления внешними устройствами
- 3 пары нормально-замкнутых контактов для подачи сигналов включения и выключения на адаптеры кондиционеров;
- 3 пары нормально-замкнутых (нормально-разомкнутых) контактов для блокировки управления с ИК-пультов кондиционеров;
- 2 пары нормально-разомкнутых и 1 пара нормально-замкнутых контактов для подачи сигналов на блок внешней индикации;
- 1 пара нормально-замкнутых (нормально-разомкнутых) контактов для подачи сигнала на пожарную сигнализацию
| ОБЩИЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ |
| Количество подключаемых кондиционеров |
До трех |
| Коммуникационные порты |
RS-232 (1200-38400 Kbit/s), RJ-45 (Ethernet 10 Base-T) |
| Процессор |
Семейство Intel C8052 (14,75 Mhz) |
| ОЗУ |
512 КВ (30720 записей в журнале истории) |
| Дисплей |
Символьный ЖКИ 4х20 |
| Параметры электропитания |
220 ± 10% В, 50 Гц |
| Тип электропитания |
переменный однофазный |
| Потребляемая мощность, Вт (не более) |
10 |
| Класс защиты корпуса |
IP65 (Степень защиты в соответствии с DIN40050: полная защита от касания, защита от проникновения пыли и струй воды со всех направлений.) |
| Характеристики датчиков температуры |
измеряемая температура от минус 55 до +125 оС
точность измерений 0.5 оС
период измерений 1с. |
| Вес, кг |
1,5 |
| Габаритные размеры, мм |
280 х 225 х 140 |
Ниже показана структурная схема подключения к системе кондиционирования на базе контроллера СРК-М внешних устройств (внешнего датчика температуры, модуля пожарной сигнализации, модуля внешней индикации и компьютеров, обеспечивающих сбор и отображение информации):
|
